Componentes de una red

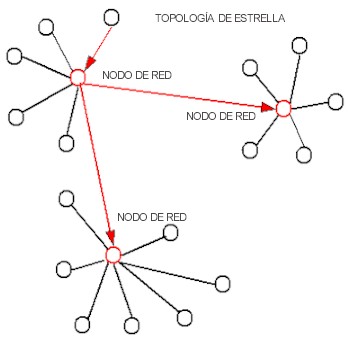

Nodos de red.
Nodos de red.
En informática, un nodo es un «punto de intersección o unión de varios elementos que confluyen en el mismo lugar». Por ejemplo: en una red de ordenadores cada una de las máquinas es un nodo, y si la red es Internet, cada servidor constituye también un nodo. Actualmente llamamos "nodo" de una red, en nuestro caso Internet, a cualquier punto de conexión de dicha red, normalmente un ordenador, que tenga una especial importancia para más de un usuario. Lo correcto sería identificar a los nodos por el nombre del ordenador principal de cada red, pero por simpatía llamamos nodo a la empresa que lo alberga. Internet está compuesta por multitud de redes, y por lo tanto tiene multitud de nodos.
Usamos la expresión "mi nodo" para referirnos al primer nodo al que estamos conectados para acceder a un servicio. La expresión "nodo local" viene de cuando era importante que los nodos fueran de la misma localidad desde la que se quería realizar la conexión, y así abaratar los costes de la llamada telefónica.
· Estación de trabajo.
En informática una estación de trabajo (en inglés workstation) es un microordenador de altas prestaciones destinado para trabajo técnico o científico. En una red de computadoras, es una computadora que facilita a los usuarios el acceso a los servidores y periféricos de la red. A diferencia de una computadora aislada, tiene una tarjeta de red y está físicamente conectada por medio de cables u otros medios no guiados con los servidores. Los componentes para servidores y estaciones de trabajo alcanzan nuevos niveles de rendimiento informático, al tiempo que ofrecen fiabilidad, compatibilidad, escalabilidad y arquitectura avanzada ideales para entornos multiproceso.
Una estación de trabajo está optimizada para desplegar y manipular datos complejos como el diseño mecánico en 3D (Ver: CAD), la simulación de ingeniería (por ejemplo en dinámica de fluidos), la representación de diagramas matemáticos, etc. Las Estaciones de Trabajo usualmente consisten de una pantalla de alta resolución, un teclado y un ratón como mínimo. Para tareas avanzadas de visualización, se puede usar hardware especializado como SpaceBall en conjunto con software MCAD para asegurar una mejor percepción. Las estaciones de trabajo, en general, han sido las primeras en ofrecer accesorios avanzados y herramientas de colaboración tales como la videoconferencia.
Siguiendo las tendencias de rendimiento de las computadoras en general, las computadoras promedio de hoy en día son más poderosas que las mejores estaciones de trabajo de una generación atrás. Como resultado, el mercado de las estaciones de trabajo se está volviendo cada vez más especializado, ya que muchas operaciones complejas que antes requerían sistemas de alto rendimiento pueden ser ahora dirigidas a computadores de propósito general. Sin embargo, el hardware de las estaciones de trabajo está optimizado para situaciones que requieren un alto rendimiento y fiabilidad, donde generalmente se mantienen operacionales en situaciones en las cuales cualquier computadora personal tradicional dejaría rápidamente de responder.
Actualmente las estaciones de trabajo suelen ser vendidas por grandes fabricantes de ordenadores como HP o Dell y utilizan CPUs x86-64 como Intel Xeon o AMD Opteron ejecutando Microsoft Windows o GNU/Linux. Apple Inc. y Sun Microsystems comercializan también su propio sistema operativo tipo UNIX para sus workstations.
Tipos de servicios
Son computadoras que controlan las redes y se encargan de permitir o no el acceso de los usuarios a los recursos, también controlan los permisos que determinan si un nodo puede o no pertenecer a la red.
Algunos tipos de servidores:
Servidores de Aplicaciones: Los servidores de aplicaciones ocupan una gran parte del territorio entre los servidores de bases de datos y el usuario, y a menudo los conectan.
Servidores de Audio/Video: Los servidores de Audio/Video añaden capacidades multimedia a los sitios web permitiéndoles mostrar contenido multimedia en forma de flujo continuo desde el servidor
Servidores Proxy: Se sitúan entre un programa del cliente y un servidor externo para filtrar peticiones, mejorar el funcionamiento y compartir conexiones.
Servidores Telnet: Permite a los usuarios entrar en un ordenador huésped y realizar tareas como si estuviera trabajando directamente en ese ordenador.
Servidores Web: sirve como contenido estático a un navegador, carga un archivo y lo sirve a través de la red al navegador de un usuario.
Otros tipos de servicios.
Servidores de Chat Servidores de Listas
Servidores de Fax Servidores de Correo
Servidores Groupware Servidores de Noticias
Servidores IRC
Recursos que se comparten.
Compartir recursos implica compartir dispositivos de una computadora que actúa como servidor y las otras computadoras como clientes compartiendo desde la impresora hasta archivos.
Partimos de que los PCs que van a formar parte de la red ya están conectados entre sí y se han configurado los parámetros del TCP/IP, etc.
En si Para poder ver y compartir recursos con los otros PCs de la red, hemos de asegurarnos de que todos estén dentro del mismo Grupo de Trabajo.
Nic
Una tarjeta de red o adaptador de red permite la comunicación con aparatos conectados entre si y también permite compartir recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc). A las tarjetas de red también se les llama NIC (por network interface card; en español "tarjeta de interfaz de red"). Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring, etc.), pero actualmente el más común es del tipo Ethernet utilizando una interfaz o conector RJ-45.
Aunque el término tarjeta de red se suele asociar a una tarjeta de expansión insertada en una ranura interna de un computador o impresora, se suele utilizar para referirse también a dispositivos integrados (del inglés embedded) en la placa madre del equipo, como las interfaces presentes en las videoconsolas Xbox o las computadoras portátiles. Igualmente se usa para expansiones con el mismo fin que en nada recuerdan a la típica tarjeta con chips y conectores soldados, como la interfaz de red para la Sega Dreamcast, las PCMCIA, o las tarjetas con conector y factor de forma CompactFlash y Secure Digital SIO utilizados en PDAs.
Cada tarjeta de red tiene un número de identificación único de 48 bits, en hexadecimal llamado dirección MAC (no confundir con Apple Macintosh). Estas direcciones hardware únicas son administradas por el Institute of Electronic and Electrical Engineers (IEEE). Los tres primeros octetos del número MAC son conocidos como OUI e identifican a proveedores específicos y son designados por la IEEE.
Se denomina también NIC al circuito integrado de la tarjeta de red que se encarga de servir como interfaz de Ethernet entre el medio físico (por ejemplo un cable coaxial) y el equipo (por ejemplo una computadora personal o una impresora). Es un circuito integrado usado en computadoras o periféricos tales como las tarjetas de red, impresoras de red o sistemas intergrados (embebed en inglés), para conectar dos o más dispositivos entre sí a través de algún medio, ya sea conexión inalámbrica, cable UTP, cable coaxial, fibra óptica, etc.
La mayoría de tarjetas traen un zócalo vacío rotulado BOOT ROM, para incluir una ROM opcional que permite que el equipo arranque desde un servidor de la red con una imagen de un medio de arranque (generalmente un disquete), lo que permite usar equipos sin disco duro ni unidad de disquete. El que algunas placas madre ya incorporen esa ROM en su BIOS y la posibilidad de usar tarjetas CompactFlash en lugar del disco duro con sólo un adaptador, hace que comience a ser menos frecuente, principalmente en tarjetas de perfil bajo.
Conectores
Un conector es un hardware utilizado para unir cables o para conectar un cable a un dispositivo, por ejemplo, para conectar un cable de módem a una computadora. La mayoría de los conectores pertenece a uno de los dos tipos existentes: Macho o Hembra.
El Conector Macho se caracteriza por tener una o más clavijas expuestas; Los Conectores Hembra disponen de uno o más receptáculos diseñados para alojar las clavijas del conector macho. A continuación mencionaremos algunos ejemplos de conectores:
¿QUE ES UN CONECTOR?:
Son los conectores utilizados para facilitar la entrada y salida en serie y en paralelo. El número que aparece detrás de las iniciales DB, (acrónimo de Data Bus "Bus de Datos"), indica el número de líneas "cables" dentro del conector. Por ejemplo, un conector DB-9 acepta hasta nueve líneas separadas, cada una de las cuales puede conectarse a una clavija del conector. No todas las clavijas (en especial en los conectores grandes) tienen asignada una función, por lo que suelen no utilizarse. Los conectores de bus de datos más comunes son el DB-9, DB-15, DB-19, DB-25, DB-37 y DB-50.
Concentradores y ruteadores
Son dispositivos utilizados para recibir los cables correspondientes a cada uno de los nodos de una red y realizar una conexión de tipo punto a punto.
Concentrador
Concentrador
Un concentrador hub es un dispositivo que permite centralizar el cableado de una red y Poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.
Además un concentrador funciona repitiendo cada Paquete de datos en cada uno de los puertos con los que cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los datos.
Además un concentrador funciona repitiendo cada Paquete de datos en cada uno de los puertos con los que cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los datos.
Ruteador
Un ruteador es un dispositivo de propósito general diseñado para segmentar la red, con la idea de limitar tráfico de brodcast y proporcionar seguridad, control y redundancia entre dominios individuales de brodcast, también puede dar servicio de firewall y un acceso económico a una WAN.
Utilizan algoritmos específicos de ruteo para determinar la mejor trayectoria entre 2 o más dispositivos en la red.
Además permite enlazar 2 redes basadas en un protocolo por medio de otra que utilice un protocolo diferente.
Modem
Un módem es un dispositivo que sirve para enviar una señal llamada moduladora mediante otra señal llamada portadora.
Cómo funciona
El modulador emite una señal denominada portadora. Generalmente, se trata de una simple señal eléctrica sinusoidal de mucha mayor frecuencia que la señal moduladora. La señal moduladora constituye la información que se prepara para una transmisión (un módem prepara la información para ser transmitida, pero no realiza la transmisión). La moduladora modifica alguna característica de la portadora (que es la acción de modular), de manera que se obtiene una señal, que incluye la información de la moduladora. Así el demodulador puede recuperar la señal moduladora original, quitando la portadora.
Módems telefónicos
Su uso más común y conocido es en transmisiones de datos por vía telefónica.
Las computadoras procesan datos de forma digital; sin embargo, las líneas telefónicas de la red básica sólo transmiten señales analógicas.
Bridges
Bridges
Un puente o bridge es un dispositivo de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Este interconecta dos segmentos de red (o divide una red en segmentos) haciendo el pasaje de datos de una red hacia otra, con base en la dirección física de destino de cada paquete.
Un bridge conecta dos segmentos de red como una sola red usando el mismo protocolo de establecimiento de red.
Funciona a través de una tabla de direcciones MAC detectadas en cada segmento a que está conectado. Cuando detecta que un nodo de uno de los segmentos está intentando transmitir datos a un nodo del otro, el bridge copia la trama para la otra subred. Por utilizar este mecanismo de aprendizaje automático, los bridges no necesitan configuración manual.
La principal diferencia entre un bridge y un hub es que el segundo pasa cualquier trama con cualquier destino para todos los otros nodos conectados, en cambio el primero sólo pasa las tramas pertenecientes a cada segmento. Esta característica mejora el rendimiento de las redes al disminuir el tráfico inútil.
Para hacer el bridging o interconexión de más de 2 redes, se utilizan los switch.
Se distinguen dos tipos de bridge:
- Locales: sirven para enlazar directamente dos redes físicamente cercanas.
- Remotos o de área extensa: se conectan en parejas, enlazando dos o más redes locales, formando una red de área extensa, a través de líneas telefónicas.
Sistema operativo local
Tal como su nombre lo indican el sistema operativo local solo proporciona recursos para que el usuario interactué con una sola estación de trabajo. A diferencia de este, el sistema operativo de red te permite habilitar, operar y administrar servicios remotos entre dos o más estaciones de trabajo, ejemplo Windows 2003 nt server, unix, Novell, etc.
Puertos inalámbricos
Las conexiones en este tipo de puertos se hacen, sin necesidad de cables, a través de la conexión entre un emisor y un receptor utilizando ondas electromagnéticas. Si la frecuencia de la onda, usada en la conexión, se encuentra en el espectro de infrarrojos se denomina puerto infrarrojo. Si la frecuencia usada en la conexión es la usual en las radio frecuencias entonces sería un puerto Bluetooth.
La ventaja de esta última conexión es que el emisor y el receptor no tienen por qué estar orientados el uno con respecto al otro para que se establezca la conexión. Esto no ocurre con el puerto de infrarrojos. En este caso los dispositivos tienen que "verse" mutuamente, y no se debe interponer ningún objeto entre ambos ya que se interrumpiría la conexión.
Sistema operativo de red.
Dependiendo del fabricante del sistema operativo de red, tenemos que el software de red para un equipo personal se puede añadir al propio sistema operativo del equipo o integrarse con él. Netware de Novell es el ejemplo más familiar y famoso de sistema operativo de red donde el software de red del equipo cliente se incorpora en el sistema operativo del equipo. El equipo personal necesita ambos sistema operativos para gestionar conjuntamente las funciones de red y las funciones individuales.
Sistema operativo local
Tal como su nombre lo indican el sistema operativo local solo proporciona recursos para que el usuario interactuara con una sola estación de trabajo. A diferencia de este, el sistema operativo de red te permite habilitar, operar y administrar servicios remotos entre dos o más estaciones de trabajo, ejemplo Windows 2003 nt server, Unix, Novell, etc.
Software de red
En el software de red se incluyen programas relacionados con la interconexión de equipos informáticos, es decir, programas necesarios para que las redes de computadoras funcionen. Entre otras cosas, los programas de red hacen posible la comunicación entre las computadoras, permiten compartir recursos (software y hardware) y ayudan a controlar la seguridad de dichos recursos.
